Se ti è capitato di inviare lo stesso disegno CNC a tre fornitori diversi e di ricevere preventivi drasticamente diversi, la causa principale spesso non è il materiale o la quantità dell'ordine-ma un fattore spesso sottovalutato ma critico: le tolleranze della lavorazione CNC.
Nella produzione reale, una tolleranza non è mai solo un "numero ±".
Si tratta di una dichiarazione dei limiti di produzione-quante variazioni consentite e se la parte rimane funzionale quando si verifica tale variazione.
Per acquirenti e ingegneri che stanno ancora sviluppando la loro comprensioneFondamenti della lavorazione CNC, le tolleranze sono spesso una delle prime aree in cui l'intento progettuale e la realtà produttiva iniziano a divergere.
Molti progetti iniziano con un presupposto apparentemente logico: quanto più stretta è la tolleranza, tanto maggiore è la qualità.
In pratica, tuttavia, questa mentalità spesso fa aumentare i costi di produzione, prolunga i tempi di consegna e aumenta il rischio di rilavorazioni o scarti.
Non esiste la "tolleranza zero" nella lavorazione CNC
Che si tratti di una fresatrice a 3-assi, di una macchina a 5 assi o di un tornio CNC ad alta precisione, la variazione dimensionale è inevitabile nella lavorazione fisica. Anche i pezzi prodotti sulla stessa macchina, con lo stesso programma e lotto di materiale, non saranno mai identici al 100%.
Questo è esattamente il motivo per cui esistono le tolleranze di lavorazione. Esse definiscono un intervallo accettabile, non la perfezione assoluta.
I valori di riferimento tipici includono:
· Tolleranza standard per le parti metalliche:±0,005" (≈ 0,13 mm).
· Per fare un confronto, il diametro di un capello umano è di circa0,002 pollici (0,05 mm).
Per la maggior parte delle parti metalliche, questo livello di variazione non ha alcun impatto sulla funzione o sull'assemblaggio.
Il problema è che molti disegni specificano tolleranze strette non perché la funzione le richieda, ma semplicemente come forma di "assicurazione".
Perché le tolleranze strette sono spesso abusate nei disegni CNC?
Nei progetti di lavorazione CNC, vengono spesso applicate tolleranze ristrette per ragioni non correlate alle effettive esigenze funzionali, come ad esempio:
· Riutilizzare i disegni esistenti senza rivalutare le modifiche alla struttura o all'applicazione
· Gli ingegneri restringono le tolleranze a causa dell'incertezza sui limiti funzionali
· Esportazione delle dimensioni direttamente dai modelli CAD senza verifica della producibilità
Il risultato è che una parte che avrebbe potuto essere prodotta in modo efficiente attraversoservizi di lavorazione CNC professionaliviene inutilmente spinto in un-percorso di produzione ad alta precisione-aggiungendo costi senza migliorare-le prestazioni nel mondo reale.
E le tolleranze più strette fanno molto di più che aumentare i tempi di lavorazione-influiscono sistematicamente sull'intero processo di produzione:
· Usura più rapida dell'utensile, che richiede frequenti compensazioni o sostituzioni
· Rimozione di materiale ridotta per passaggio, rallentando i tempi di ciclo
· Aggiornamenti dell'ispezione dai calibri alla misurazione CMM
· Rischio di scarto e rilavorazione significativamente più elevato
Tutti questi fattori si riflettono in definitiva nel prezzo finale e nel programma di consegna.
Non tutte le dimensioni meritano uno stretto controllo
Quando un ingegnere di produzione esperto esamina un disegno, la prima domanda raramente è "È possibile realizzarlo?"
Invece è:Quali dimensioni devono effettivamente essere controllate?
Nella maggior parte dei prodotti, i requisiti funzionali sono concentrati solo in alcune caratteristiche critiche, come:
· Fori e alberi coinvolti negli accoppiamenti di assemblaggio
· Datum che influenzano la posizione reale
· Aree direttamente correlate al carico, alla sigillatura o all'allineamento
Molte altre dimensioni sono puramente estetiche o non-funzionali.
Questo è il motivo per cui, nella lavorazione CNC, l'applicazione delle tolleranze tecniche solo alle caratteristiche critiche spesso si traduce in una produzione più stabile e ripetibile rispetto alla copertura dell'intero disegno con tolleranze strette.
Tolleranze bilaterali, unilaterali e limite: esprimono intenzioni, non stile
La notazione della tolleranza è spesso sottovalutata. Ma per un produttore, formati diversi comunicano intenzioni molto diverse.
Tolleranze bilaterali
Consentire variazioni su entrambi i lati della dimensione nominale; adatto per la maggior parte dei componenti strutturali.

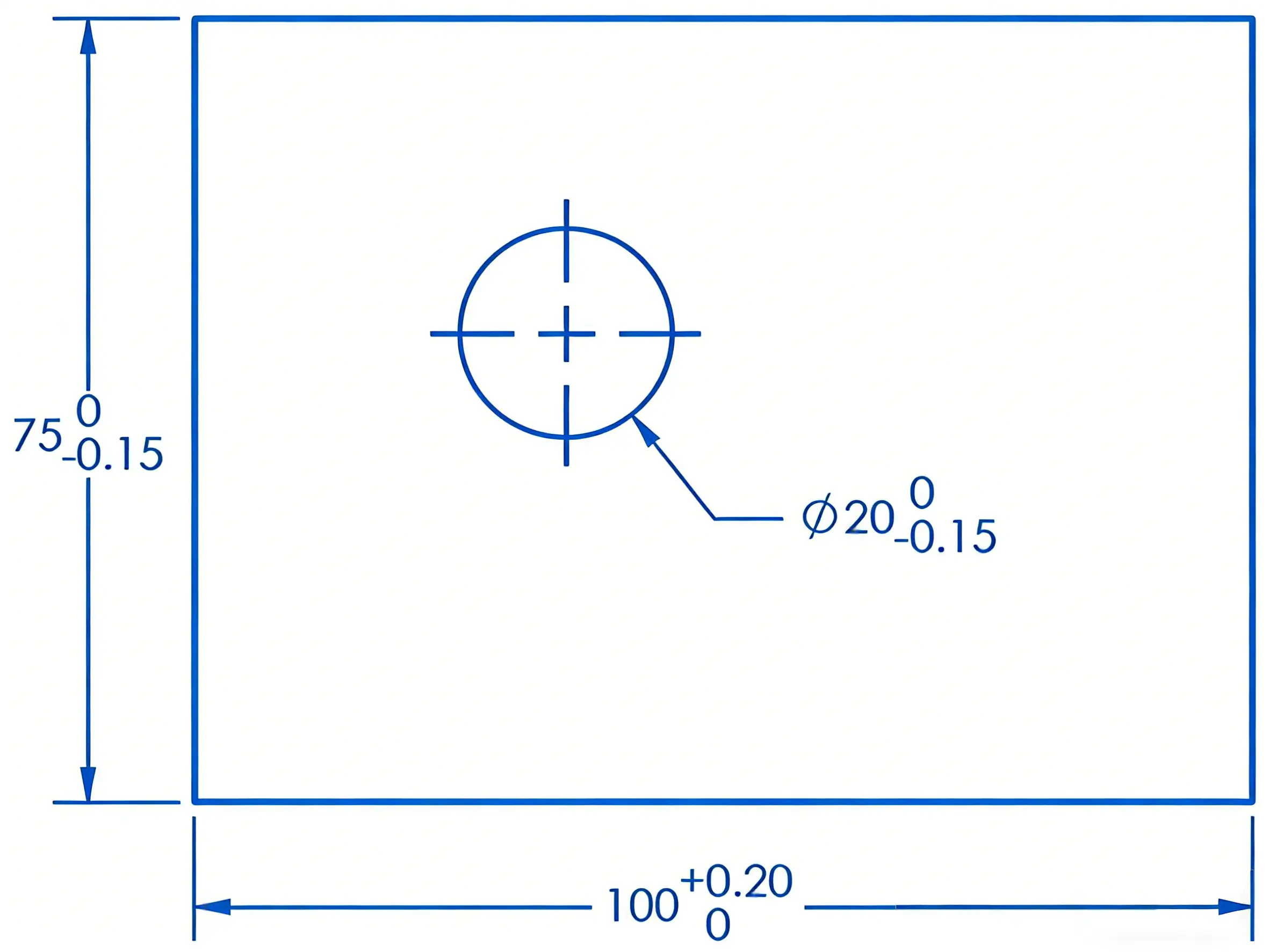

Tolleranze unilaterali
Comune per parti sensibili all'adattamento-, come alberi che possono restringersi ma non devono crescere.
Limitare le tolleranze
Specificare direttamente i valori massimo e minimo. Semplificano l'ispezione ma limitano chiaramente la libertà di produzione.
La scelta del metodo giusto non riguarda la scelta della stesura,-riflette il modo in cui vuoi che la fabbrica bilanci la flessibilità della produzione con il rischio funzionale.
Perché la GD&T è spesso più razionale del semplice rafforzamento dei valori ±?
Molti progetti tentano di risolvere i problemi di assemblaggio restringendo continuamente le tolleranze dimensionali. Un approccio più maturo è quello di utilizzareQuotatura e tolleranza geometrica (GD&T).
Il valore di GD&T non è la complessità-: sposta il controllo dalle dimensioni individuali alla forma, all'orientamento e alle relazioni posizionali.
In molti assemblaggi, la vera preoccupazione non è se un foro sia esattamente 10,00 ±0,01, ma se siaposizione verarispetto al dato è attendibile.
L'uso corretto di GD&T spesso migliora la coerenza dell'assieme e la stabilità funzionale senza aumentare significativamente la difficoltà di lavorazione.
Le tolleranze non possono essere separate dal comportamento materiale
Un’altra realtà spesso trascurata è che i materiali stessi cambiano durante la lavorazione.
· Alluminiopuò rilasciare lo stress interno dopo il taglio
· Acciaio inossidabileè più soggetto a deformazione termica
· Plasticasono altamente sensibili alla temperatura e al fissaggio
Le stesse tolleranze standardizzate possono variare notevolmente in termini di difficoltà a seconda del materiale. Questo è il motivo per cui gli ingegneri esperti regolano le tolleranze in base al comportamento del materiale anziché applicarle meccanicamente.
La domanda che dovresti porre non è "Quanto puoi essere preciso?"
Durante le richieste di offerta o le discussioni tecniche, domande più importanti di "Riesci a trattenere ±0,01?" includere:
· Quali caratteristiche consigli di tenere strette?
· Dove è possibile allentare le tolleranze senza compromettere la funzionalità?
· Se allentiamo questa tolleranza di 0,01, qual è l’impatto reale su costi e tempi di consegna?
· come influiscono le tolleranzeCosto della lavorazione CNC?
Un fornitore CNC che merita una collaborazione a lungo-termine non accetterà ciecamente che "più stretto è, meglio è", ma ti aiuterà ad analizzare le reali esigenze funzionali dietro le tolleranze nella lavorazione CNC.
Una regola pratica semplice ma spesso ignorata
Solo quando una deviazione dimensionale causa un guasto dell'assemblaggio, una perdita funzionale o una durata di servizio significativamente ridotta sono veramente necessarie tolleranze strette.
Ovunque, tolleranze ragionevoli rispettano sia la realtà produttiva che il vostro budget.
Conclusione
La progettazione professionale delle tolleranze CNC è sempre "appena sufficiente"
La progettazione matura delle tolleranze di lavorazione CNC non consiste nel dimostrare competenza con disegni eccessivamente restrittivi.
Si tratta di prendere decisioni chiare e disciplinate tra funzione, producibilità e costi.
Quando una fabbrica ti dice in modo proattivo: "Non è necessario che questa tolleranza sia così stretta", di solito non è un segno di capacità limitata-ma di una reale comprensione della produzione.
ADazao, collaboriamo quotidianamente con i team tecnici e di acquisto all'estero per discutere non di quanto possano essere strette le tolleranze, ma di quali tolleranze contano davvero-e quali aumentano silenziosamente i costi.
Se stai valutando la producibilità di pezzi lavorati a CNC o stai chiedendo se le tue attuali tolleranze di lavorazione sono ragionevoli, sentiti libero di inviarci i tuoi disegni.
Il nostro team di tecnici esaminerà le dimensioni critiche da una prospettiva funzionale, di assemblaggio e di stabilità del processo-stabilità-piuttosto che citare rigorosamente in base al disegno.
Domande frequenti|Tolleranze di lavorazione CNC
D1: Quando sono veramente necessarie tolleranze strette?
Quando la variazione dimensionale influisce direttamente sull'assemblaggio, sulla tenuta, sull'allineamento o sulla durata.
D2: Una tolleranza più stretta significa sempre una qualità superiore?
Non necessariamente. Tolleranze eccessivamente strette spesso aumentano i costi e i tempi di consegna senza migliorare le prestazioni-nel mondo reale.
Q3: Quali sono le tolleranze tipiche per la lavorazione CNC standard?
Per le parti metalliche, è comune circa ±0,005 pollici. Le plastiche sono generalmente più lente, a seconda del materiale e della geometria.
D4: GD&T è sempre migliore delle tolleranze dimensionali tradizionali?
Per il controllo relativo alla posizione, alla forma o all'assembly-, GD&T è spesso più efficace del semplice restringimento dei limiti di dimensione.
D5: In che modo gli acquirenti possono evitare inutili aumenti dei costi-guidati dalla tolleranza durante le richieste di offerta?
Identificare quali dimensioni influiscono realmente sulla funzionalità e discutere in modo proattivo con il produttore dove è possibile allentare le tolleranze.
